環境條件
|
序號 |
項 目 |
技術指標 |
備 注 |
|
1 |
工作溫度 |
-10℃ ～ +45℃ |
常溫時滿載工作 |
|
2 |
儲存溫度 |
-40℃ ～ +75℃ |
|
|
3 |
相對溫度 |
≤95%鹽霧、油霧和霉菌 |
|
|
4 |
散熱方式 |
風冷 |
|
|
5 |
大氣壓力 |
86kPa ～ 106kPa |
|
電氣特性
|
1． 輸入特性 |
||||||
|
序號 |
項 目 |
技術要求 |
單位 |
備 注 |
||
|
1 |
輸入電壓范圍 |
AC176V-AC253V |
VAC |
|
||
|
2 |
最大輸入電流 |
＜20 |
A |
啟動工作的最大電流 |
||
|
3 |
輸入功率因數 |
≥0.95 |
|
|
||
|
4 |
效率 |
≥75% |
|
額定輸入電壓，輸出滿載（常溫下） |
||
|
5 |
輸出最高電壓 |
5（4路） |
5（4路） |
5（4路） |
VDC |
通過RS485接口調節設定輸出恒流值。最大輸出電壓值波動±6% 超過額定電流工作時間30秒 |
|
6 |
輸出恒流值 |
0.2-2(2.5) |
1-10(12) |
2.5-25(32) |
A |
|
|
7 |
恒流精度 |
1% |
1% |
1% |
|
|
|
8 |
負載調整率 |
1% |
1% |
1% |
|
|
|
9 |
輸出電流紋波 |
≦2% |
≦2% |
≦2% |
|
輸出額定電流，輸出滿載，20MHz帶寬，負載端并104/47UF電容 |
|
10 |
電流輸出過沖 |
≦6% |
≦6% |
≦6% |
|
輸出額定電流，輸出滿載 |
|
11 |
過熱保護 |
85±5 |
℃ |
過熱、過流保護，其中過熱保護后，溫度降到60±5℃時，自動恢復輸出 |
||
|
12 |
其他 |
|
||||
|
13 |
電源體積 |
250*300*75（mm） |
||||
安規特性
|
序號 |
項 目 |
技術要求 |
備 注 |
|
|
1 |
抗電強度 |
輸入對輸出 |
1500Vac/10mA /1min |
無擊穿、無飛弧現象 漏電電流≤10mA |
|
輸入對外殼 |
1500Vac/10mA /1min |
|||
|
輸出對外殼 |
500Vdc/10mA /1min |
|||

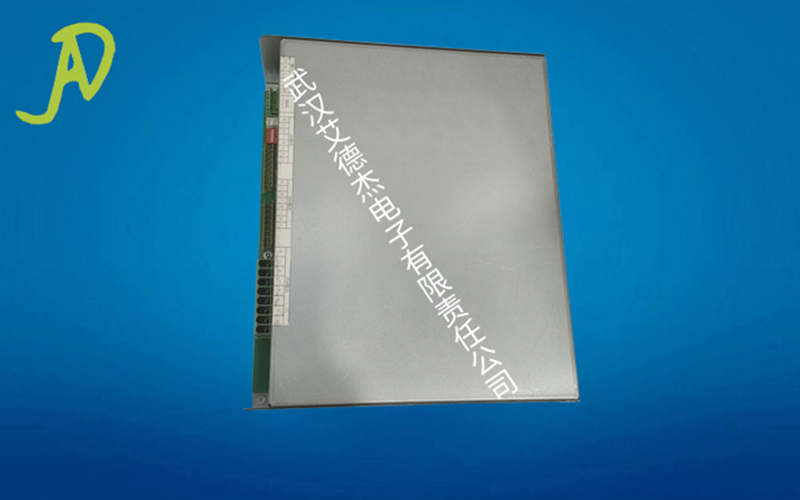

輸入輸出端子說明 如下圖：
J100 輸入端子，輸入額定電壓AC220V， 此端子為拔插式組合端子從左到右依次為FG N L
J105 電源開關機端子 短接時關閉所有輸出，此時通訊無效。
SIP2 RS48S通訊接口 通過通訊可實現每路輸出的開關機控制以及設置每路輸出電流大小。
BM1 撥碼端子
J14 4路2A恒流源輸出端子 ，此端子為拔插式組合端子，從左到右依次為4路輸出的
正 負 正 負 正 負 正 負
J15 4路10A恒流源輸出端子 ，此端子為拔插式組合端子，從左到右依次為3路輸出的
正 負 正 負 正 負 正 負
J11 4路25A恒流源輸出端子, 此端子為拔插式組合端子， 從左到右依次為2路輸出的
正 負 正 負 正 負 正 負
注：1）AC220V輸入有兩種方式，一種為通過輸入端子輸入。另一種為通過標準AC220V電源座輸入， 默認為通過電源座輸入。
電源前面板安裝的AC220V輸入座，外形如下圖：
