        ADC-4519-201直流恒流電源

        ADC-4519-201直流恒流電源
        咨詢熱線: 13396050898
        • 性能指標                        環境條件

          序號

          項 目

          技術指標

          備 注

          1

          工作溫度

          -10℃ ~ +45℃

          常溫時滿載工作

          2

          儲存溫度

          -40℃ ~ +75℃



          3

          相對溫度

          ≤95%鹽霧、油霧和霉菌



          4

          散熱方式

          風冷



          5

          大氣壓力

          86kPa ~ 106kPa







          電氣特性

          1. 輸入特性

          序號

          項 目

          技術要求

          單位

          備 注

          1

          輸入電壓范圍

          AC176V-AC253V

          VAC



          2

          最大輸入電流

          <20

          A

          啟動工作的最大電流

          3

          輸入功率因數

          ≥0.95





          4

          效率

          ≥80%



          額定輸入電壓,輸出滿載(常溫下)

          5

          輸出最高電壓

          5(4路)

          5(3路)

          5(2路)

          VDC

          通過RS485接口調節設定輸出恒流值。最大輸出電壓值波動±6%

          超過額定電流工作時間30秒

          6

            輸出恒流值

          0.2-2(2.5)

          1-10(12)

          2.5-25(32)

          A

          7

          恒流精度

          1%

          1%

          1%





          8

           負載調整率

          1%

          1%

          1%





          9

          輸出電流紋波

              ≦2%

             ≦2%

             ≦2%



          輸出額定電流,輸出滿載,20MHz帶寬,負載端并104/47UF電容

          10

          電流輸出過沖

          ≦6%

            ≦6%

          ≦6%



          輸出額定電流,輸出滿載

          11

          過熱保護

          85±5

          過熱、過流保護,其中過熱保護后,溫度降到60±5℃時,自動恢復輸出

          12

          其他

          1. 每路輸出電流大小和開啟都可通過通訊接口實現獨立控制。
          2. 通過通訊接口上傳每路輸出電流。
          3. 每臺電源都有一個5位的地址碼。
          4. 設定電流超過額定電流120%時,電源不響應,維持當前電流輸出。

          13

          電源體積

             245*215*75(mm)



          安規特性

          序號

          項 目

          技術要求

          備 注

          1

          抗電強度

          輸入對輸出

          1500Vac/10mA /1min

          無擊穿、無飛弧現象

          漏電電流≤10mA

          輸入對外殼

          1500Vac/10mA /1min

          輸出對外殼

          500Vdc/10mA /1min

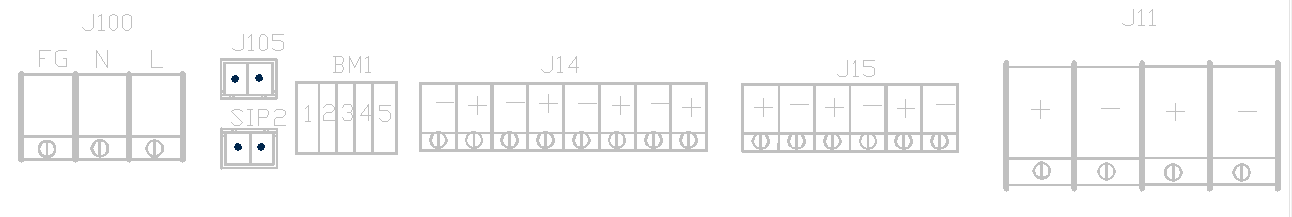

        • J100   輸入端子,輸入額定電壓AC220V, 此端子為拔插式組合端子從左到右依次為FG  N   L

          J105   電源開關機端子  短接時關閉所有輸出,此時通訊無效。

          SIP2   RS48S通訊接口   通過通訊可實現每路輸出的開關機控制以及設置每路輸出電流大小。

          BM1   撥碼端子

          J14    4路2A恒流源輸出端子 ,此端子為拔插式組合端子,從左到右依次為4路輸出的

          負 正 負 正 負 正 負 正

          J15    3路10A恒流源輸出端子 ,此端子為拔插式組合端子,從左到右依次為3路輸出的

          正 負 正 負 正 負

          J11    2路25A恒流源輸出端子, 此端子為拔插式組合端子,  從左到右依次為2路輸出的

           正 負 正 負

            注:1)AC220V輸入有兩種方式,一種為通過輸入端子輸入。另一種為通過標準AC220V電源座輸入, 默認為通過電源座輸入。

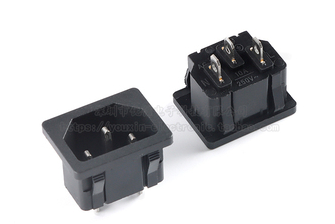

          電源前面板安裝的AC220V輸入座,外形如下圖:

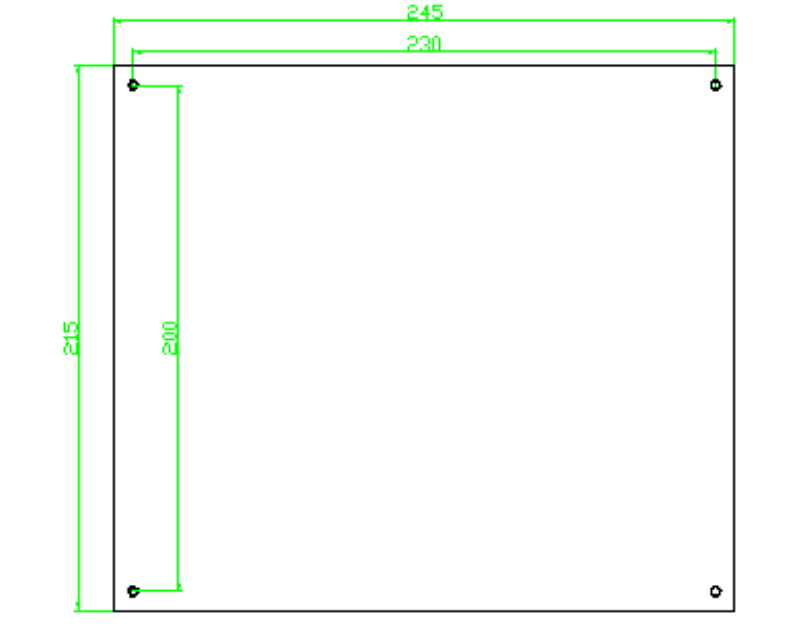

          電源有兩種安裝方式,方式一:平安裝安裝尺寸如下圖:

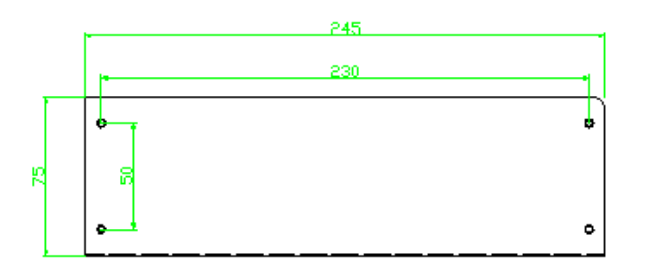

          方式二: 側安裝。安裝尺寸如下:



          注:  兩種安裝方式的安裝孔都為M3
